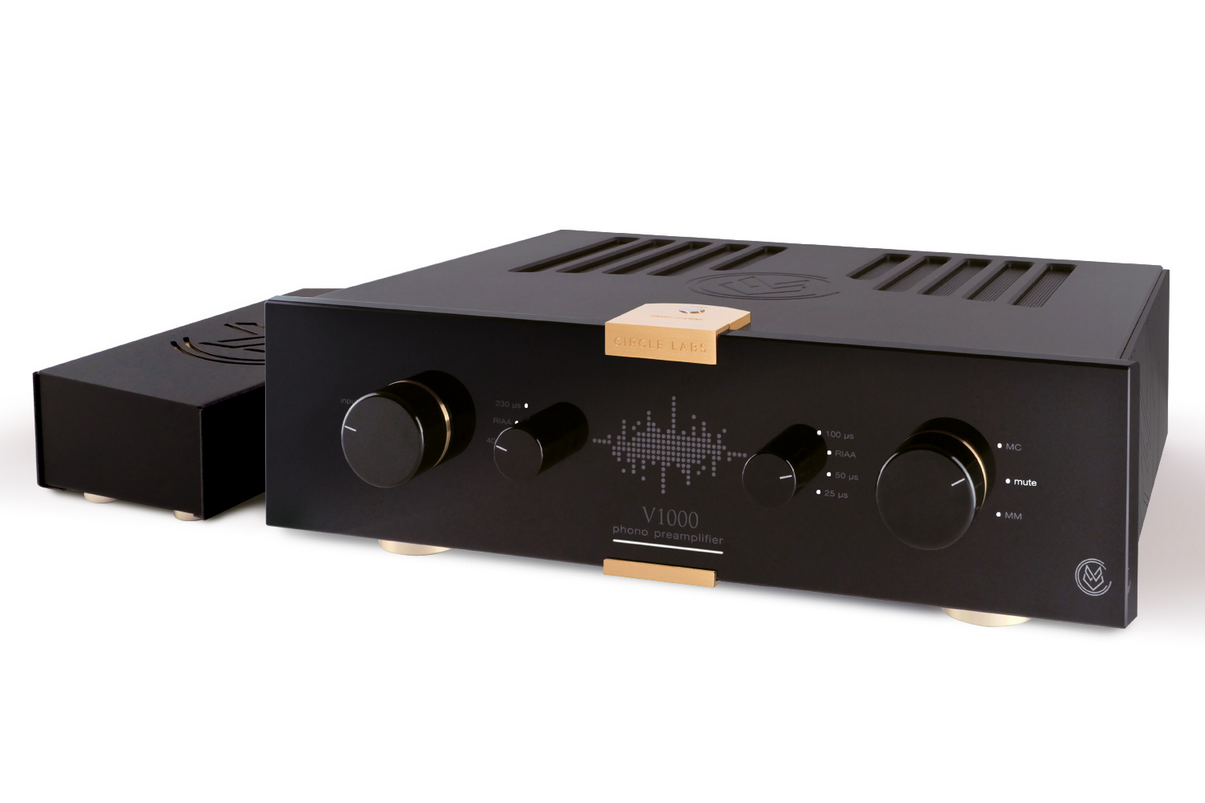

Circle Labs Phonovorstufe V 1000

Phono-Vorverstärker für MC-/MM-MC-Tonabnehmer.

Die Konstruktion des MC-Abschnitts der Phonostufe beinhaltet unseren einzigartigen Step Up Transformators, der im eigenen Haus entworfen und handgefertigt wird.

Wir legen größten Wert auf eigene Entwicklungen weithin verfügbare OEM-Teile zu verwenden. Der SUT in der V1000-Phonostufe recycelt keine vorhandenen Designs – wir haben ihn von Grund auf neu entwickelt.

Die Primärwicklung besteht aus Litzendraht mit 25 Leitungen, die durch ein Seidengeflecht voneinander isoliert sind. Die Sekundärwicklung besteht aus hochreinem Kupferdraht. Diese ausgeklügelte Konfiguration hat es uns ermöglicht, sehr niedrige Widerstandswerte (0,25 Ohm/22 Ohm) zu erreichen, um die Signalverluste des Tonabnehmers zu minimieren.

Das Signal vom SUT wird an die MM-Vorverstärkersektion weitergeleitet, der auf ecc88/6922-Röhren (2 Röhren für jeden Kanal) basiert. Die Schaltung arbeitet ohne negative Rückkopplung. Das Design ist 100 % Dual-Mono mit unabhängigen und vollständig isolierten Schaltungen für den rechten und linken Kanal.

In der Stromversorgung verwenden wir Polypropylenkondensatoren von Mundorf und einen zweistufigen, kaskadenartigen Stabilisator ohne Rückkopplung. Um Störungen zu reduzieren, sind die Leistungstransformatoren in einem separaten Gehäuse untergebracht.

Der V 1000 verfügt über 2 Eingänge die jeweils separat an einen MM oder MC Tonabnehmer abgeschlossen werden können.
Aus Eingangssicht verfügt unser Phono-Vorverstärker über zwei unabhängige Eingänge.

Auf der Vorderseite kann der Benutzer die klassischen RIAA-Kurven über die beiden Einstellknöpfe einstellen oder seine eigenen benutzerdefinierten Einstellungen anwenden, um die Produktion von Schallplatten, die vor der Standardisierung veröffentlicht wurden, besser abzustimmen.
